ZZFE脱盐水

ZZFE脱盐水系统

工艺介绍

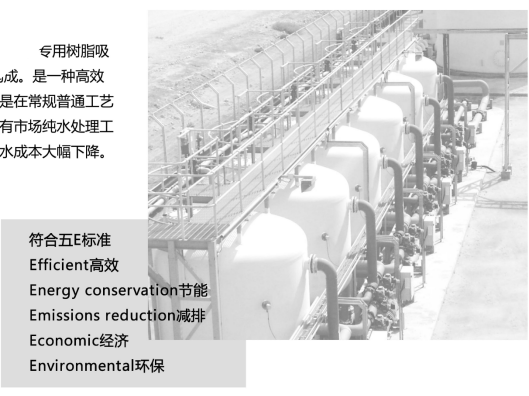

ZZFE脱盐工艺是由ZZFE纤维过滤器、专用树脂吸附器以及专有的ZZFE脱盐控制平台构成。是一种高效、经济的、环保的新型脱盐技术，是在常规普通工艺基础上改进和创新的工艺，解决了现有市场纯水处理工艺诸多弊端，使得业主脱盐水综合制水成本大幅下降。

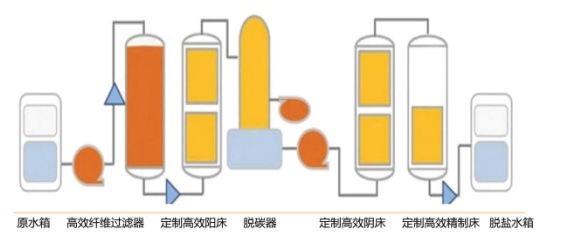

    工艺流程

工艺运行优势

1、系统出水水质好

一级脱盐水出水水质控制在电导率在0.1～2μs/cm，80%以上的时间出水电导率小于1μs/cm，二级除盐水水质电导率小于0.2μs/cm，SiO2小于20μg/L；结合原水水质不同，膜工艺一级出水电导率一般在5～200μs/cm，传统离子工艺一般在2～10μs/cm。

2、安全稳定

（1）结构改进，ZZFE脱盐工艺通过对床体的优化设计和技术革新，使得床体能够实现“平推流”的运行模式，防止偏流引起的出水不合格。同时对采用公司专有水帽，使得再生时树脂能够充分接触再生液，避免再生不完全导致的二次再生。这样能够保证生产的可靠性。

（2）负荷考虑，在设计过程中充分考虑了原水离子含量和离子种类等突然变化引起的出水不合格。设计过程中充分考虑原水水质波动因数，留有富裕。工艺整体选型（阀门、仪表、设备等）和水流工艺（平推流）都保证了系统安全稳定供水。

3、智慧互联

设备主控阀门少，只有4个，容易实现自动控制，而且我公司拥有成熟的控制程序（软著），系统可以实现“一键再生”和“一键运行”。由于采用ZZFE纤维过滤器，定制设备内的树脂只需要18个月左右体外清洗一次，每次再生没有反洗步骤。

4、运行成本低

相比传统离子交换工艺和膜工艺，运行成本下浮30%~60%；

（1）电耗低，ZZFE脱盐技术，系统内电耗仅为0.5kWh/m3水，膜工艺电耗根据工艺不同，一般在1.5~2.5 kWh/m3水，远高于ZZFE脱盐工艺，传统离子交换工艺电耗也高于ZZFE脱盐工艺；

（2）水耗低，常规水质，ZZFE脱盐技术产水率为95%以上，而现有传统离子交换工艺产水率大部分为75~85%，“膜工艺”产水率一般65%～70%，水耗远高于ZZFE脱盐工艺；

（3）不需要蒸汽加热，ZZFE脱盐工艺设计温度为常温，不需蒸汽加热，而且在原水温度下降过程中，树脂的工作交换容量变化不大，周期制水量影响很小。而“膜工艺”为了保证产水率，需要对水进行加热，消耗大量的蒸汽。

减少树脂补充和更换费用，ZZFE脱盐工艺通过对设备结构的革新，运行方式、树脂配比选型优化，延长了树脂使用寿命，减少了树脂补充。膜工艺存在膜更换周期较短，更换费用较高等问题。

5、占地紧凑

由于ZZFE纤维过滤器（40～60m/h）和定制主设备（30～50m/h）运行流速高，占地面积约占传统离子交换工艺的1/2，约占膜工艺的1/3；可以减少设备投资、土建投资。

6、环保

ZZFE脱盐水系统采用等当量同时再生，再生废液自中和，pH值6～9，无污染，且符合国家环保排放要求，可以直接排放。同时，水耗仅为5%以下，全年排放废水量少，减少了水资源的浪费。

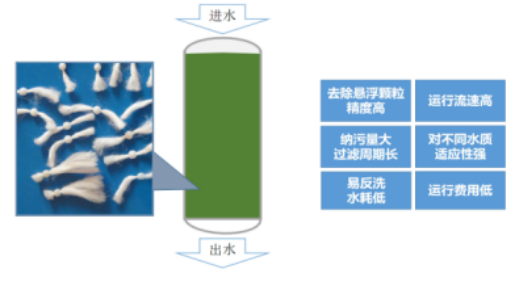

ZZFE纤维过滤技术

ZZFE纤维过滤器为我公司专有产品，其采用一种新型亲水性、非对称短纤维滤料，具有过滤流速高、精度高、适应性强、截污量大、水耗少、运行费用低、工程效率高等特点。

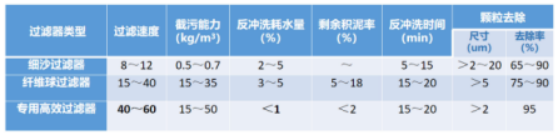

专利预处理技术（ZZFE过滤器与传统过滤器性能参数比较）

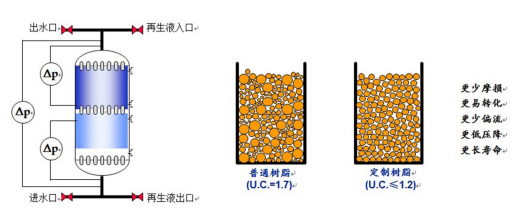

新型床型树脂吸附技术

新型树脂吸附技术主要体现在吸附设备本体的技术创新上，在此我公司提出了平推流态的概念。定制设备能够实现平推流态即可充分提高填料的利用率，提高系统的制水能力，降低水耗；减小填料的运行压差，延长了填料的使用寿命；提高了酸、碱利用率，降低了吨水成本，减少了废酸、碱的排放；降低了填料再生过程的用水量，减少了产品水的消耗。新型树脂吸附技术可以说是让树脂脱盐逐步步入“ZZFE脱盐”工艺的领域。

对于平推流态技术，是理想状态下在流动方向上完全没有返混，而在垂直于流动方向的平面上达到最大程度的混合。为了实现平推流态，我公司定制设备主要有如下革新：

▲水流工艺的革新

 1.采用“上行流；2.创造“分散流”；3.实现“调节流”；4.创新“低阻流”；

▲紧凑的设备结构

对于传统离子交换设备，其设备内的空间预留基本都是根据经验预留，而且空间都大很多。公司通过对定制树脂运行状态的准确把握，运用公司自主开发的模拟软件，准确设计设备本体结构尺寸，定制紧凑结构的设备；

▲优化的运行模式

在公司ZZFE脱盐控制平台上自主开发了一套专门针对定制设备的ZZFE脱盐控制系统。此系统可以有效、准确的控制离子交换系统的运行、再生，实现节能、降耗、减排的绿色设计目标。

由于技术革新，使得定制设备能够达到如下效果：

（1）设备结构简单；（2）极低的消耗成本；（3）杰出的出水水质；（4）与树脂的完美配合；

定制高效脱盐工艺特点

▲ 经济性：

（1）制水能力大（2）运行成本低（3）占地少（4）节约大量的蒸汽（5）树脂补充少（6）树脂交换能力充分利用

▲ 稳定性

（1）结构特点：通过对床体的优化设计和技术革新，使得床体能够实现平推流态的运行模式，防止偏流引起的出水不合格.

（2）负荷冲击：在设计过程中充分考虑了原水离子含量和离子种类等突然变化引起的出水不合格。

▲环保性

（1）再生废液自中和（2）再生水量少

▲合理性

（1）经验：公司有多年的ZZFE脱盐工艺的经验，掌握了大量的实际运行数据。在对ZZFE脱盐系统的设计时，能够使系统更合理；

（2）设备：定制设备是一种新型树脂吸附设备，在实现了用户用水的要求（水量、水质）的前提下，还更有效的达到了节约、节能的目的。

随着近几年废水零排放政策不断被提出或施行，一方面零排放热度一直不减，零排放项目持续上马；然而另一方面，企业往往难以承受其高昂成本，技术的实现也存在困难。零排放阶段处理成本的关键因素是蒸发结晶系统的废水处理量，若能在废水进入蒸发结晶前进行高倍浓缩，高盐废水的零排放成本将大大降低。

为实现极低的综合水耗，新型床型树脂吸附技术在废水产生的同时即做了高度浓缩，甚至使得在通常的零排放工艺中可跳过废水浓缩环节，经综合预处理后直接进入蒸发系统。极低的综合水耗不仅可以完全节省废水浓缩的处理成本（设备投资与运行成本），在脱盐水产量一定时，还可大大减少需蒸发处理的废水量，大幅节约蒸发所需的电耗。

ZZFE脱盐工艺特点

▲ 经济性：

（1）制水能力大；（2）运行成本低；（3）占地少；（4）节约大量的蒸汽；（5）树脂补充少；（6）树脂交换能力充分利用；

▲ 稳定性

（1）结构特点：通过对床体的优化设计和技术革新，使得床体能够实现平推流态的运行模式，防止偏流引起的出水不合格。

（2）负荷冲击：在设计过程中充分考虑了原水离子含量和离子种类等突然变化引起的出水不合格。

▲环保性

（1）再生废液自中和；（2）再生水量少；

▲合理性

（1）经验：公司有多年的ZZFE脱盐工艺的经验，掌握了大量的实际运行数据。在对ZZFE脱盐系统的设计时，能够使系统更合理；

（2）设备：定制设备是一种新型树脂吸附设备，在实现了用户用水要求（水量、水质）的前提下，还更有效的达到了节约、节能的目的；

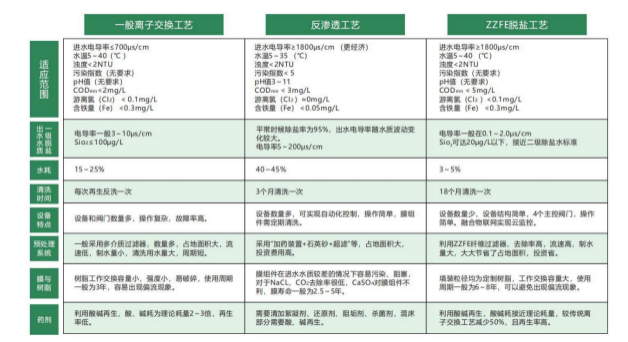

ZZFE脱盐工艺系统参数比较
