封头
封头
标准：GB/T 25198-2010 压力容器封头
标记示例：封头 EHA1000x5（min4）

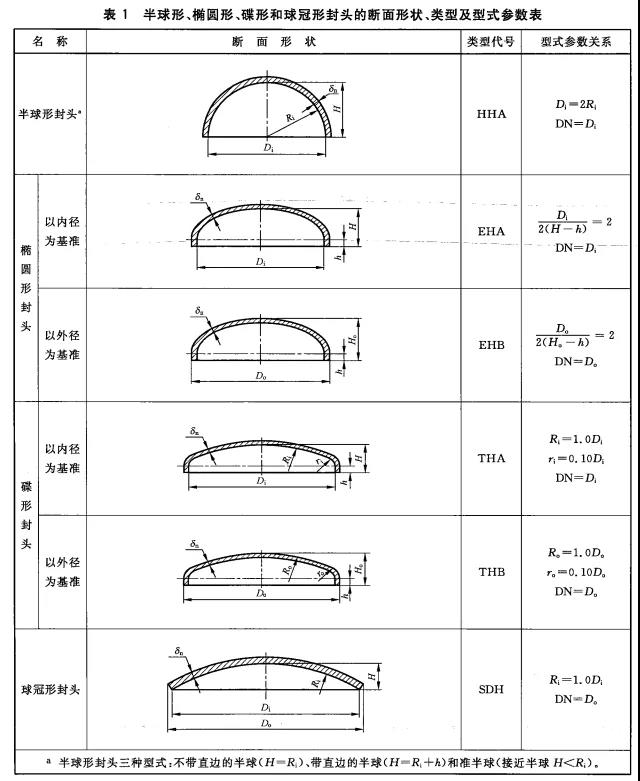

EHA：封头形式，封头形式见下表：
1000：封头直径，单位mm；
5：厚度，单位mm；
Min4：封头最小厚度。
摘自GB/T 25198-2010。
筒体
筒体
标准：相应的板材标准
这个没有太统一的标注方法，基本上都是：直径x厚度x高度或长度。
直径为了区分内径与外径可以采用不同的标注符号。比如用DI表示内径，DO表示外径等。

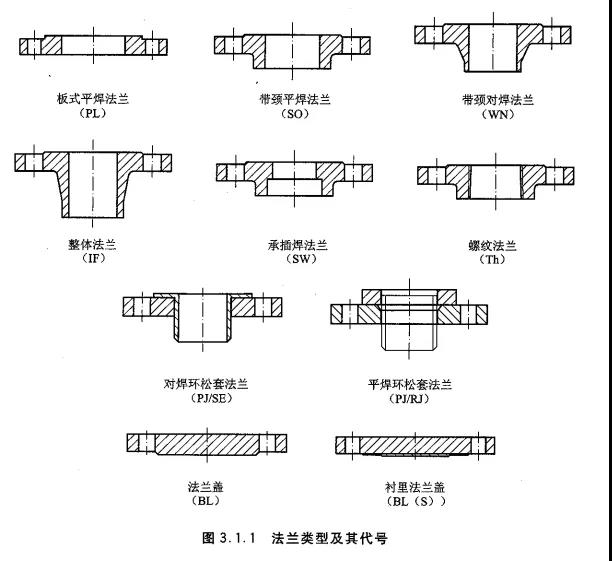

管法兰
管法兰
标准：HG/T 20592-2009 钢制管法兰、垫片、紧固件，欧洲体系采用的居多。
标记示例：法兰 PL50(B)-10 RF 20；
PL：法兰形式，板式平焊法兰；

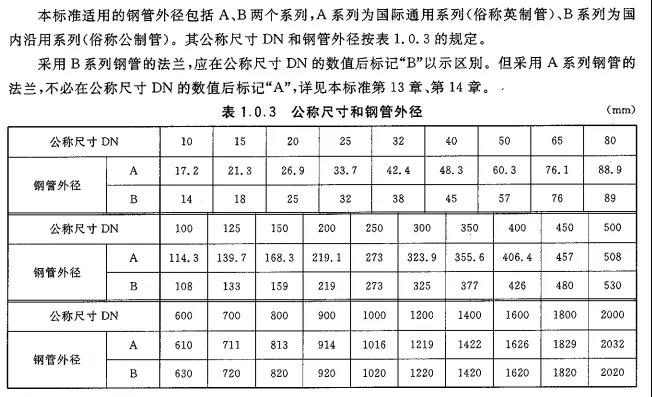

(B)：B系列钢管，A系列可以不用标注。B为公制，A系列为英制。国内B系列较常用；
10：公称应力等级。10bar，即1Mpa。
RF：密封面形式，凸面密封。
20：材料代号。
配套垫片标记方法：
标准：HG/T 20606-2009
标记示例：垫片 RF 50-10 PEFE
RF：垫片结构形式
50：公称直径；
10：公称压力等级；
PTFE：垫片材质。
配套螺栓螺母

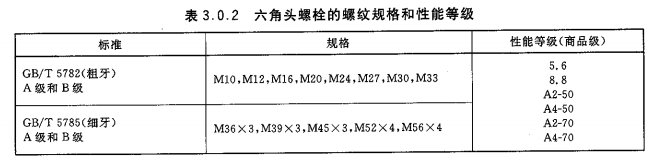

（1）六角头螺栓标准：GB/T 5782 ；GB/T 5785
标记示例：M16x60 8.8
M16：螺纹规格；
60：螺栓长度；
8.8：性能等级，一般碳钢为8.8，304为A2-50/70，316为A4-50/70。

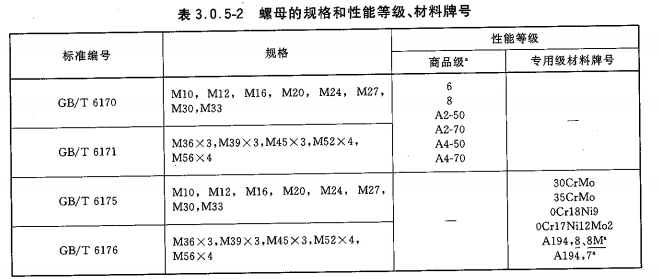

配套螺母
标准：GB/T 6170
标记示例：M16 8
M16：螺纹规格；
8：性能等级，一般比螺栓低一个等级。
（2）其他：

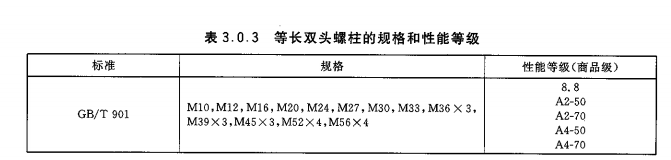

等长双头螺柱标准：GB/T 901 ;
配套螺母
标准：GB/T 6171
标记方法与上类似。
容器法兰

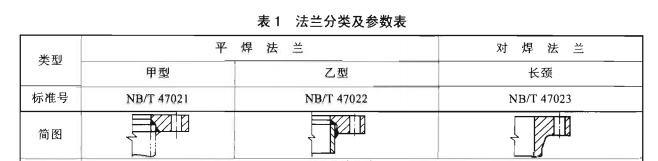

标准：NB/T 47020~47027-2012 压力容器法兰、垫片、紧固件

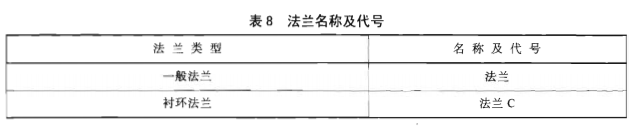

标记示例：法兰-RF 1000-1.0 NB/T 47021-2012

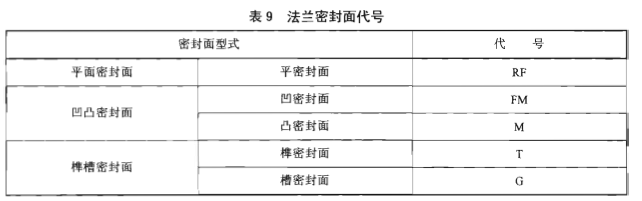

RF：密封面形式
1000：公称直径；
1.0：公称压力，MPa；
NB/T 47021-2012：法兰标准。

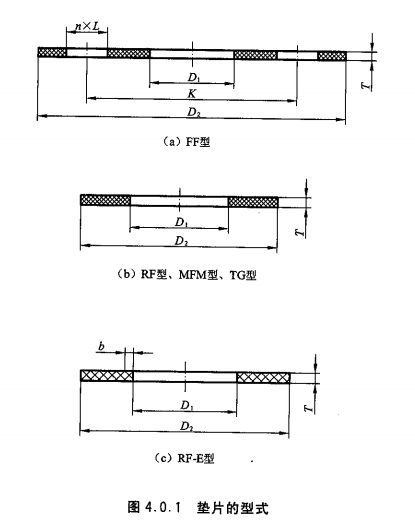

配套垫片
非金属垫片
标记示例：垫片 1000-1.0 PTFE NB/T 47024-2012
1000：公称直径，mm；
1.0：公称压力，Mpa；
PTFE：垫片材质；
NB/T 47024-2012：垫片标准。

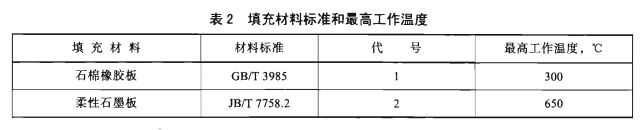

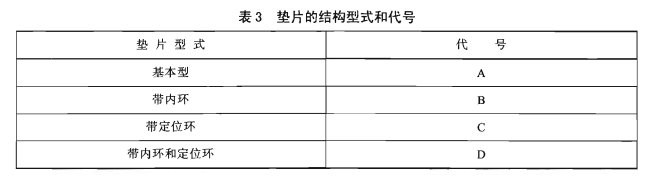

缠绕垫片
标记示例：垫片 B51-1000-1.0 NB/T 47025-2012
B：垫片形式与代号

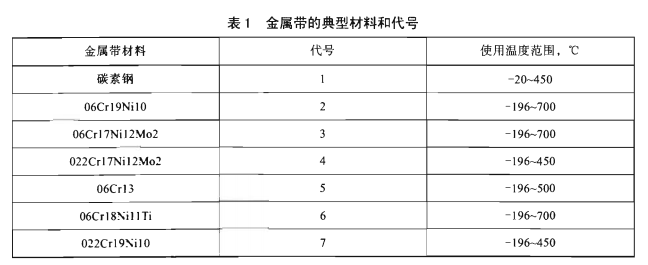

5：钢带代号；

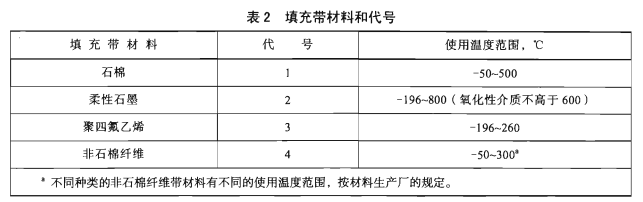

1：填充代号；
1000：公称直径，mm；
1.0：公称压力，Mpa；
NB/T 47025-2012：垫片标准。
金属包垫片
标记示例：垫片 G1-1000-1.0 NB/T 47026-2012

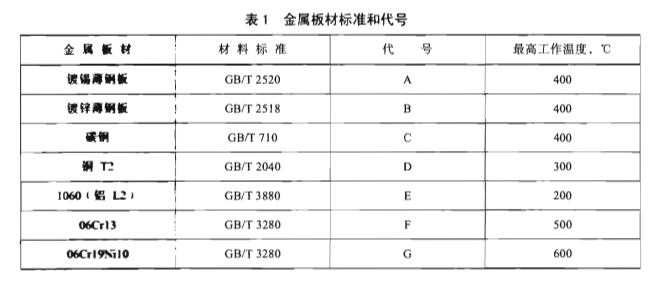

G：金属板材代号；
1：填充材料代号；
1000：公称直径，mm；
1.0：公称压力，MPa；
NB/T 47026-2012：垫片标准。
紧固件
螺柱：
标记示例：M24x160-A NB/T 47027-2012
M24：螺柱规格，细牙加上螺距；
160：螺柱长度，mm；
A：螺柱形式；
NB/T 47027-2012：螺柱标准。
螺母：
标记示例：M24 NB/T 47027-2012
M24：螺母规格，细牙加上螺距；
NB/T 47027-2012：螺母标准。

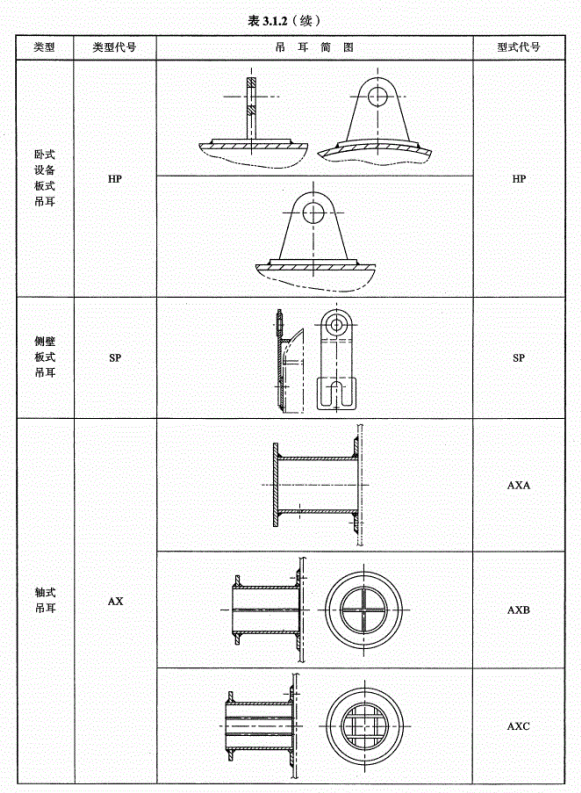

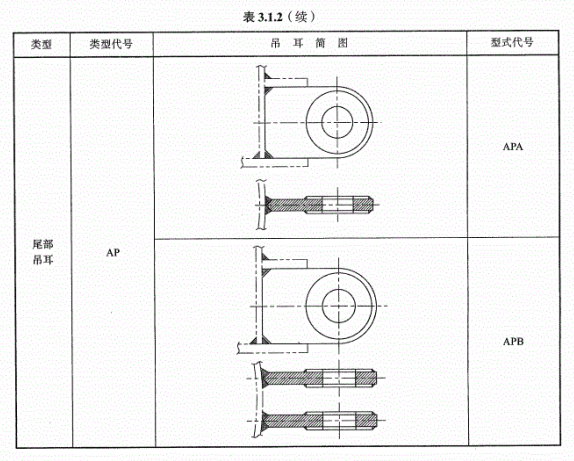

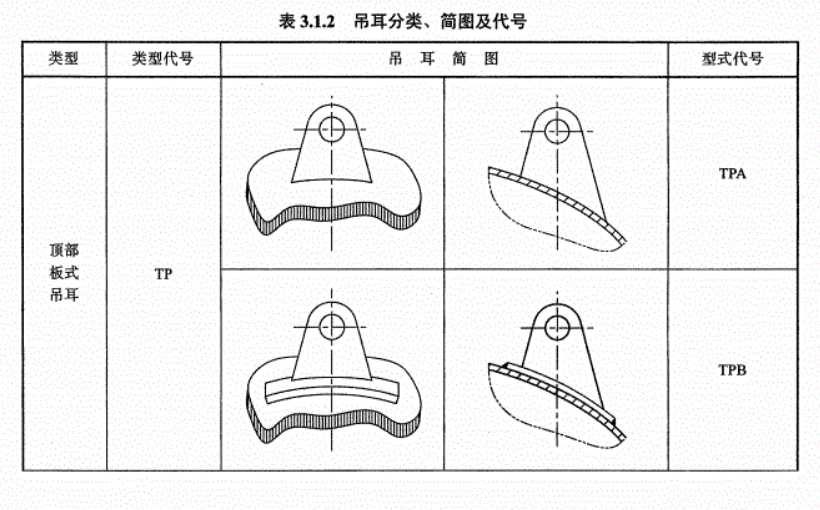

吊耳
标准：HG/T 21574-2018 化工设备吊耳设计选用规范
标记示例：TPB-5-12.5-18
TPB：吊耳形式
5：吊耳系列
12.5：公称吊重，T
18：垫板厚度，mm。
视镜

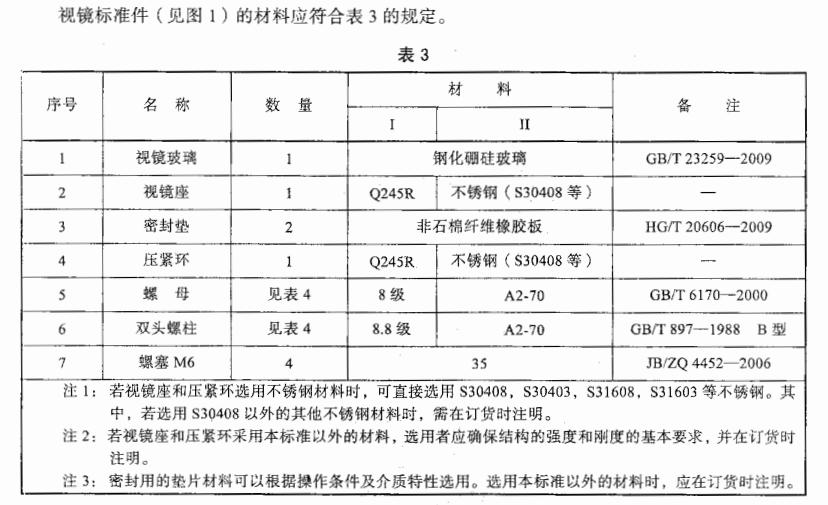

标准：NB/T 47017-2011 压力容器视镜
标记示例：视镜 PN2.5DN50Ⅱ-W
PN2.5：公称压力，Mpa
DN50：公称直径；
Ⅱ：材料代号；
W：带冲洗装置。
